不锈钢穿线管安装需要注意的问题

文章出处:责任编辑:人气:-发表时间:2023-04-25 08:54【

在很多朋友看来,电线穿管是一项非常简单的工作,不需要太多专业知识。但我们不知道的是,有许多技能和要求的布线。以便帮助您了解正确的接线。现在给大家详细介绍一下不锈钢穿线管的安装技巧和规格。

1.当管道较长或转弯较多时,穿线时应向管道内吹入适量的滑石粉。当导线数量较少时,如2-3根导线,可切断导线前端的绝缘层,然后用导线将线芯直接插入线圈中,折后压紧,绑扎牢固,在绑扎处形成圆锥形过渡部分。

2.当导线数量较多或导线截面较大时,可切断导线前端的绝缘层,然后将线芯错开排列在带状线上,使绑扎线缠绕牢固。使结合处形成光滑的锥形过渡部分,便于穿线。同一交流电路的电线必须穿过同一根管子。

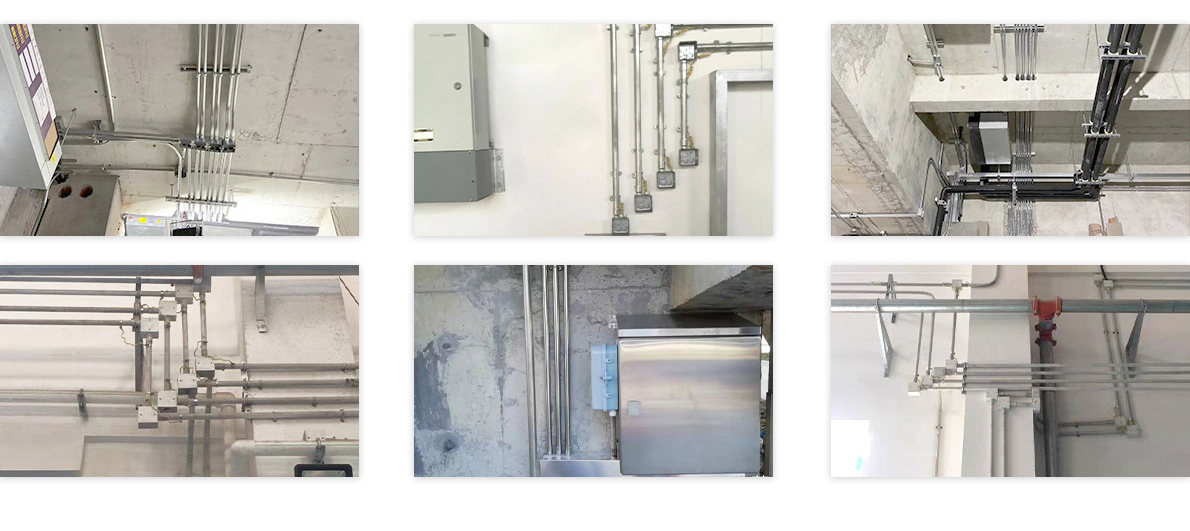

不锈钢穿线管工程 (2).jpg

3.不同回路、不同电压、交直流的导线,除下列情况外,不应放在同一管内:额定电压50V以下的电路;同一设备或同一流线设备的电源电路和无特殊抗干扰要求的控制电路;同一灯若干回路;同一照明若干回路;但管内导线总数不得超过8根。

4.在导线变形接头处,补偿装置应能自由移动。导线应有一定的裕度。垂直管道中敷设的导线长度超过下列长度时,应固定在管口和接线盒处,横截面积为50mm2的导线为30m,横截面积为70mm2的导线为20m,横截面积为180-240mm2的导线为18m。



5.导线贯通时,导线的预留长度应考虑如下:接线盒、开关盒、插座盒、灯头盒内导线的预留长度为15cm。配电箱内导线的预留长度为配电箱周长的12。引出导线的预留长度为1.5m,常用导线在分支处,不需剪断导线即可直接通过。



导线穿管后应进行绝缘试验,绝缘电阻试验应选用适合电压等级的兆欧表。电器安装前,进行线路绝缘遥测时,应先将灯头箱内的导线分开,再将开关箱内的导线连接起来。遥测应将干线与支线分开,一人遥测,一人读取并及时记录。摇动速度应保持在120rmin左右,以1分钟后读数为宜。当所有电器安装完毕并在送电前进行遥测时,线路上的开关、刀闸、仪表、设备等开关应置于断开位置。遥测方法同上。确认绝缘遥测正确后,进行送电试运行。
