沟槽式管件连接不锈钢水管技术要求。

文章出处:责任编辑:人气:-发表时间:2021-06-12 17:00【

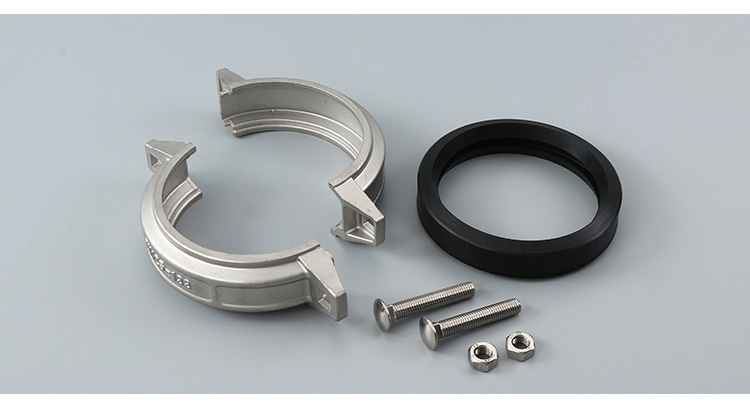

要连接不同类型的不锈钢供水管道,采用沟槽式管件卡箍采用不同的材料密封。针对不同介质及工作环境,可选用不同的密封圈。管道管件密封圈采用“C”型三通密封。封口原理为:密封圈静态时抓住管端表面形成初次密封;然后为卡箍锁紧,密封圈受卡箍内部空间的限制,被被动地压实在管端表面,形成二次密封;第三次密封为管口进入“C”型圈内腔的流体,反作用于密封圈唇边,使其唇边与管壁紧密配合而无间隙,即,管口流体压力越大,密封性能越好。

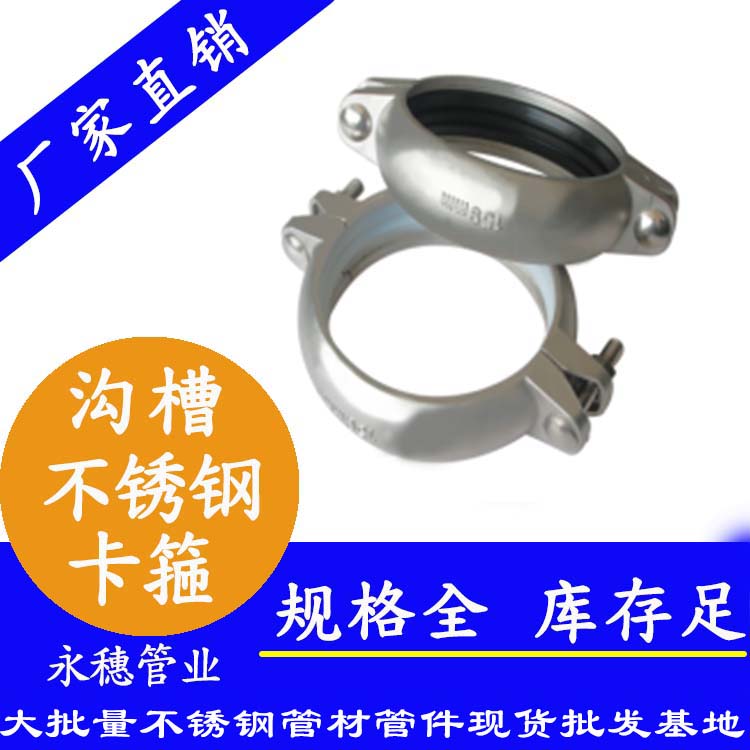

永穗牌沟槽式管件

沟槽式管件完成连接的具体施工步骤

  沟槽连接不锈钢供水管道的管件在施工中具有连接速度快,管道安装后使用寿命长的优点,因此,沟槽连接,已成为不锈钢管、复合管和塑料管连接的主要方式。槽型连接是利用滚槽、槽型装置在管道端部滚切出沟槽,通过带密封胶圈的槽型管件连成管网的连接方式。封胶圈嵌入卡箍内,并由卡箍锁紧,使封胶圈与管路外壁和卡箍内壁紧密接触,并在管路体内流体对封胶圈内侧产生反压力,使管路连接处达到多层密封。


  采用沟槽式管件连接方式,使不锈钢供水管道系统的安装更加快速、方便、可靠。它的连接是灵活的,具有抗震和抗收缩膨胀的能力,在安装时允许钢管有一定的相对偏移和错位,便于适应钢结构主体建筑的变形,保证管道系统不会泄漏,并且不会损坏管道镀层,避免了二次镀锌焊接。

管道连接件--沟槽式管件中的刚性接头、挠性接头的使用要合理。

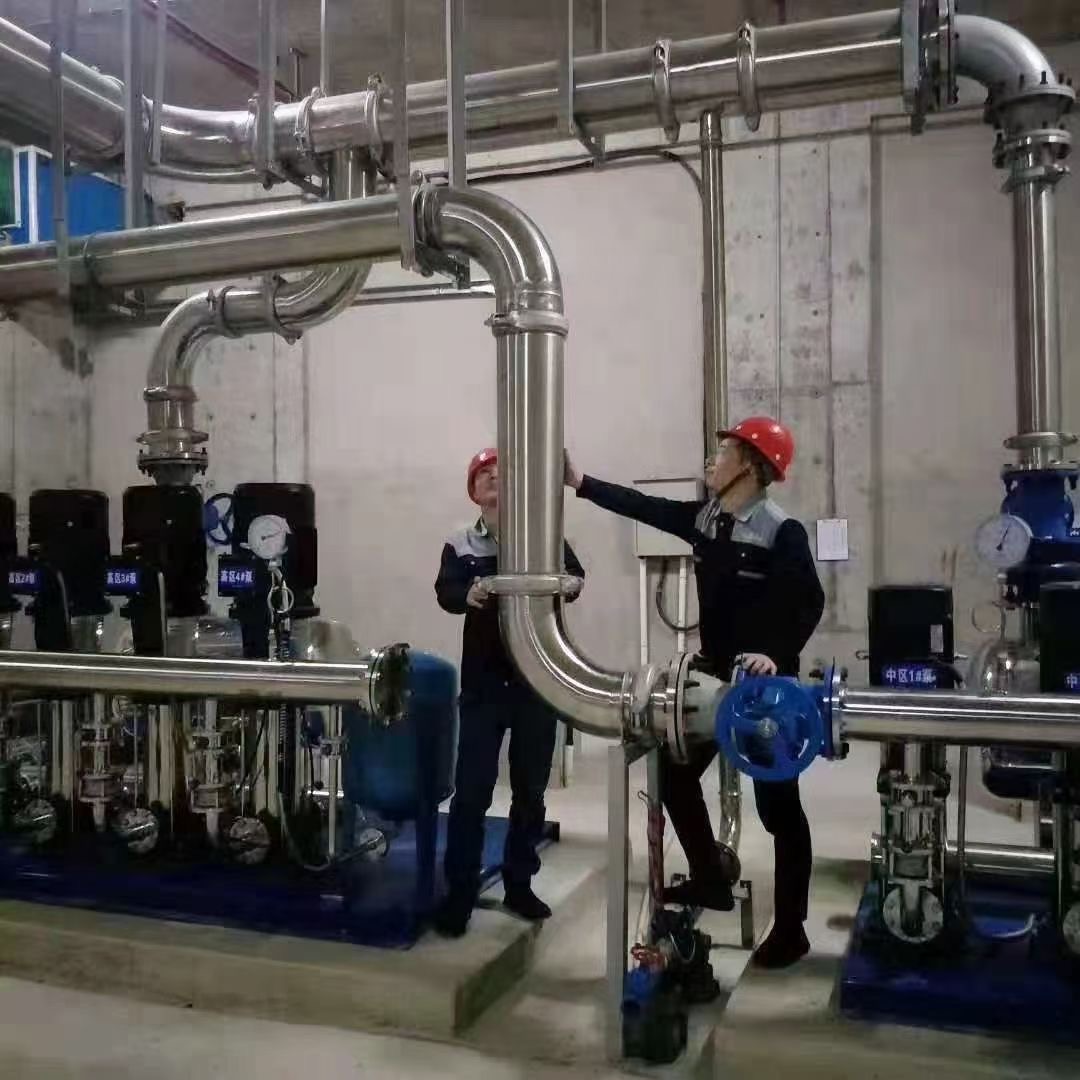

硬性连接适用于低压力管道中需要硬性连接的管端,如喷淋立管、长距离直线管、阀门、设备等,为了达到较好的刚性,要求连接处不允许有位移、转角和扭转。柔性接头适用于中低压力管道连接使用,允许管道在安装后有一定的收缩、倾斜角度,补偿管道的微小位移,适用于在不稳定环境下安装管道;也可吸收噪音、震动,吸收地震应力,一般用于消防系统中水泵的进、出水管。

对于温差较大的场合,可采用柔性接头与刚性接头相结合的方式安装防火管道,当管道采用固定支架和防晃支护时,使管件的轴向力或温差变化所产生的压力不会影响横向支管的弯曲。


管路连接与安装中,沟槽式管件施工工艺要求。

管道安装前应对管道进行校直,并将管道内的杂物清除干净;有腐蚀性的地方。管道及管件的防腐蚀处理应在安装前按设计要求进行,管道内杂物应在安装时随时清除。

二、管网采用钢管时,管材材料应符合现行标准GB/T1593-1995《输送流体用无缝钢管》GB/T1593-1995和GB/T3091《低压流体输送焊接钢管》的要求。采用其它管材如铜管、不锈钢管时,应符合相关技术标准的要求。

热镀锌钢管的安装应采用螺纹、沟槽管接头或法兰连接,并在接好法兰后,不要减少过水的横断面面积。
