【知乎百科】双卡压式管件详细全面的介绍以及执行标准
双卡压式管件定义:

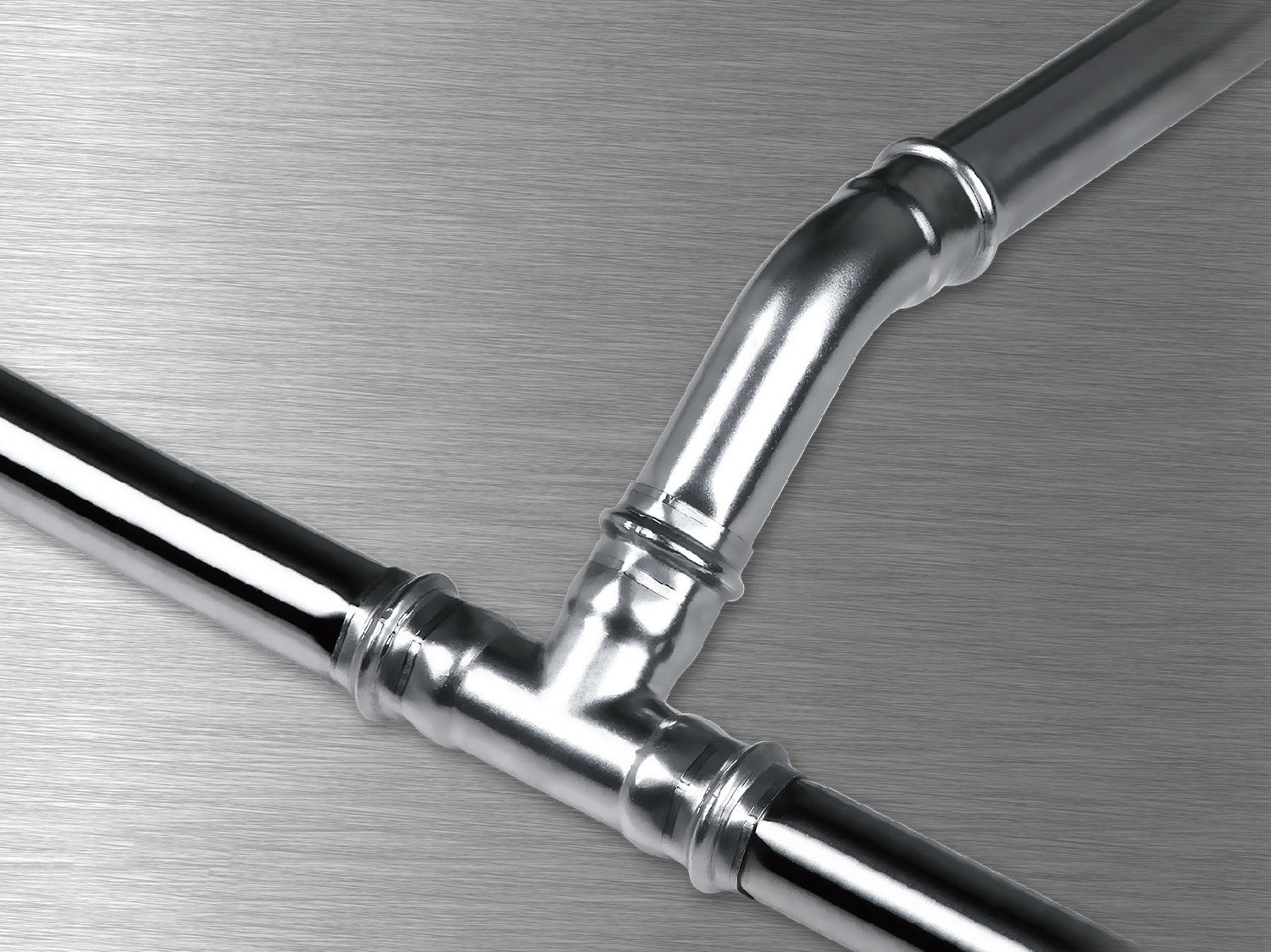

双卡压式管件是充分利用金属管道的有效刚性和密封圈的弹性压缩比,以及承接口的长度,在管件承接口的U型槽两侧用卡具进行径向压接的连接方式。双卡压式是金属管道的一种连接方式,其连接技术主要应用于薄壁不锈钢供水管道和碳钢管道。

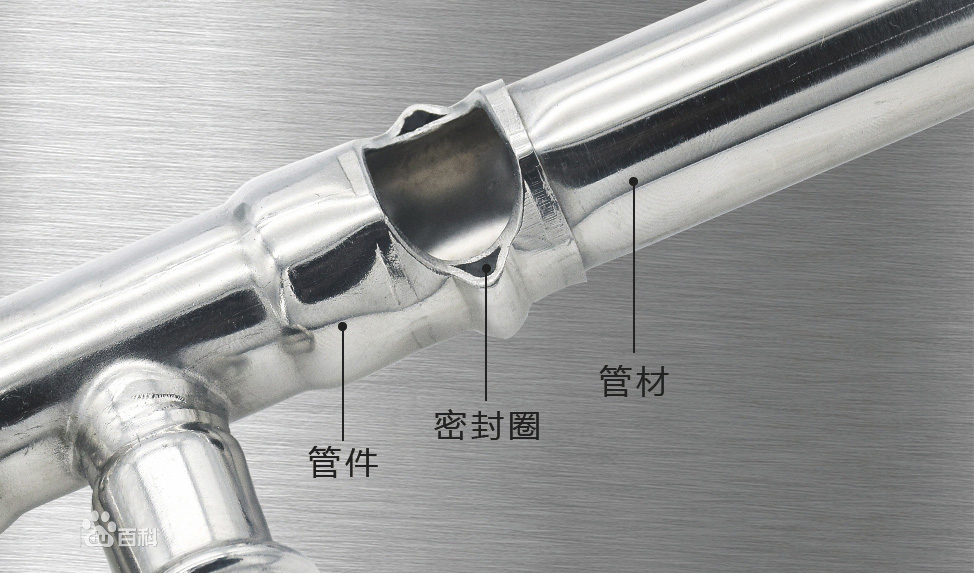

双卡压式薄壁不锈钢供水管道由管件、管材、密封圈三部分组成,需专业工具进行压接而成。
双卡压式管件技术原理

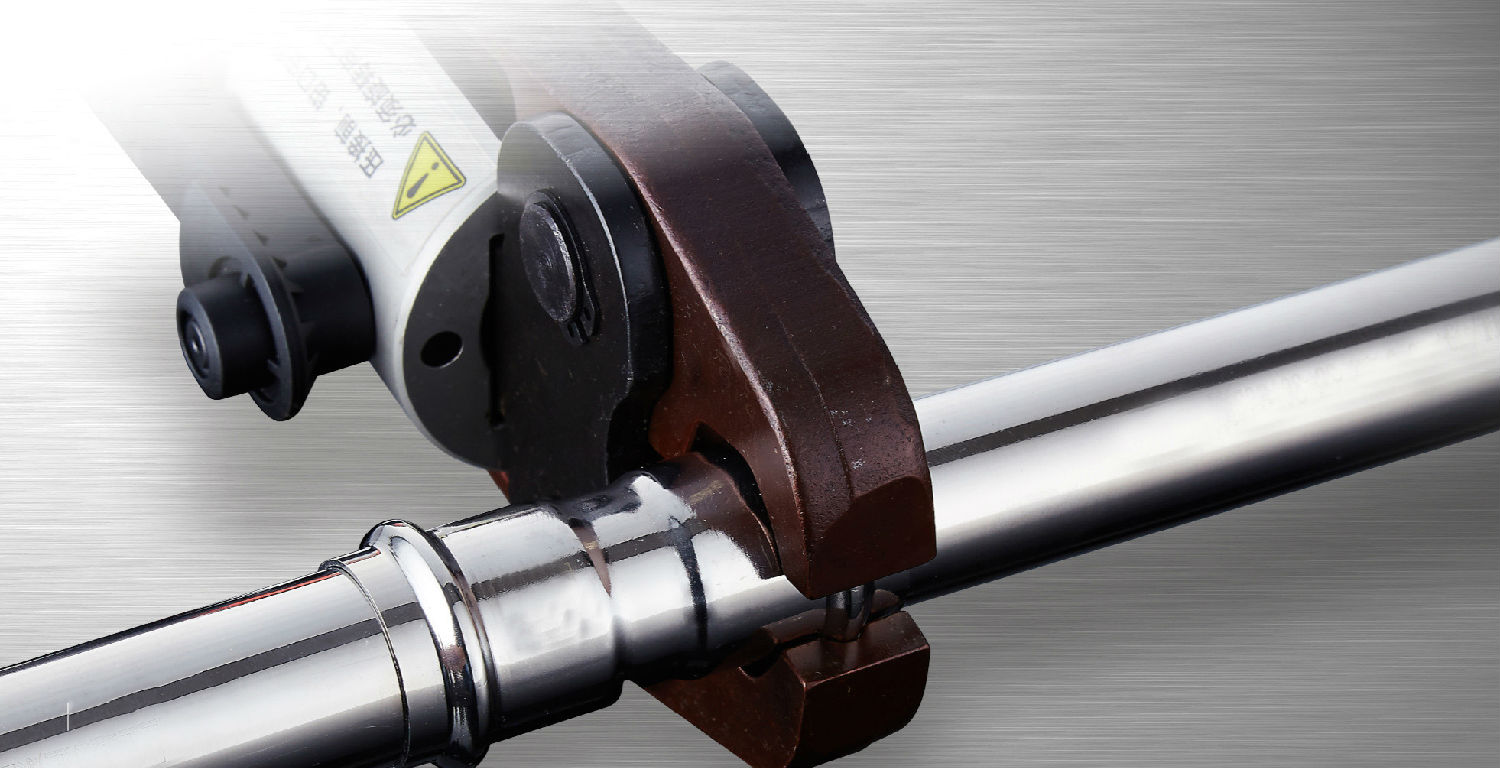

双卡压式连接是源自德国成熟主流技术,由于充分利用了不锈钢管自身的有效刚性,在管材和管件的连接处,两端均用卡钳压接,实现了面性固定,双面压接,双重保障,从而大大提高了其抗拉拔能力和抗旋转能力。双卡压式管件采用了先进的O型密封圈压缩比原理,在U型槽内的O型密封圈被压缩后,使其发挥了长效的弹性,从而实现了永久性密封的目的。
双卡压式优点
双卡压式薄壁不锈钢管道,继承了卡压式管道的所有优点,并且弥补了单卡压式管道在使用过程中存在的不足:1、双卡压式管件允许管材的误差增大,适配性更强;
2、双卡压比单卡压抗拉力提高1.8倍,更适用于高层、高水压的建筑物;
3、双卡压式管件在插入管子时不会刺伤密封圈;
4、双卡压式密封圈密封在不锈钢管件内,密封圈耐久性明显提高,且双卡压式密封圈左右受挤压应力均匀,密封圈不会从侧面被水压挤出,弥补了单卡压适用过程中的不足;
5、双卡压接头处,管子受外力折弯变形时对密封圈不会产生影响。
显著特性
双卡压式薄壁不锈钢管道,相比其他连接方式,具有以下显著特性:
1、抗拉拔能力强;
2、抗旋转能力强;
3、安装简单便捷;
4、所需操作空间小;
5、抗震能力强;
6、安装后免维护。
双卡压式管件执行标准
1、管材标准:
① GB/T19228.2-2011《不锈钢卡压式管件组件第2部分:连接用薄壁不锈钢管》
【符合 DIN EN10312-1999《液体(包括饮用水)输送用不锈钢管》】
② CJ/T151-2016 《薄壁不锈钢管》
2、管件标准:
① GB/T19228.1-2011《不锈钢卡压式管件组件第1部分:卡压式管件》
【符合DVGW W534-1995《卡压式不锈钢管件》】
② CJ/T152-2016 《薄壁不锈钢卡压式和沟槽式管件》
3、密封圈标准:
GB/T 19228.3-2012《 不锈钢卡压式管件组件第3部分:O型橡胶密封圈》
4、卫生标准:
GB/T17219-2001《生活用水输配水设备及防护材料的安全性评价标准》
5、设计及施工标准:
①GB/T 29038-2012《薄壁不锈钢管道技术规范》
② CECS 153:2003《建筑给水薄壁不锈钢管管道工程给水规程》
③ 10S407-2《建筑给水薄壁不锈钢管道安装》
双卡压式连接是国内薄壁不锈钢供水管道连接方式中,最合理最安全可靠的连接方式之一,其早已成为国内不锈钢管道主流的连接方式,其广泛适用于直饮水、自来水、冷热水、供暖、燃气、消防喷淋等众多系统领域。
